UPS aküsü, kesintisiz güç kaynağı (Uninterruptible Power Supply) sistemlerinin temel enerji depolama bileşenidir. UPS terimi, İngilizce karşılığının baş harflerinden oluşan bir kısaltmadır. Bu aküler, elektrik enerjisini kimyasal enerji formunda depolayarak gerektiğinde tekrar elektrik enerjisine dönüştüren özel yapılı bataryalardır.
Elektrik kesintisi yaşandığında UPS aküsü anında devreye girer ve şebeke elektrığı geri gelinceye kadar enerji deposu olarak işlev görmeye devam eder. Sistemin birincil enerji rezervi görevini üstlenen bu aküler, bağlı cihazların kesintisiz çalışmasını sağlar ve kullanıcılara ekipmanlarını güvenli şekilde kapatma veya ana güç kaynağının yeniden gelmesini bekleme fırsatı tanır. Dolayısıyla, kritik verilerin kaybını ve cihazların zarar görmesini önleyen koruyucu bir mekanizma oluşturur.
İlginizi Çekebilir: Yükseltilmiş Döşeme
UPS Aküsü Ne işe Yarar?
UPS aküleri, elektrik kesintisinin ötesinde geniş bir koruma yelpazesi sunar. Ani voltaj değişimleri, şebeke kesintisi ve gerilim hattındaki dalgalanmalara karşı sistemin korunmasını sağlar. Bu özellik, hassas elektronik ekipmanların güvenliğini artıran önemli bir faktördür. Ayrıca, çalışmaya başlaması ve güç sağlaması zaman alan bir jeneratörün aksine, UPS bataryası ana güç kaynağında bir aksama olduğunda anında yedek güç sağlar.
Kesintisiz güç kaynaklarında kullanılan aküler genellikle VRLA (Valve Regulated Lead Acid) tipi olarak bilinen kuru akülerdir. Bu aküler minimum gaz çıkışına sahiptir. AGM ve jel aküler, kesintisiz güç kaynaklarında yaygın olarak tercih edilen batarya türleridir. Teknolojik gelişmeler doğrultusunda, kurşun-asit veya lityum iyon teknolojisine dayalı farklı akü seçenekleri mevcuttur.
İlginizi Çekebilir: Statik Transfer Switch nedir? Bilmeniz Gereken Temel Bilgiler
UPS aküleri, sabit yerlere kurulu tesislerde ve otomobillerde starter akü vasfıyla işlev gösterir. Evlerden işletmelere, veri merkezlerinden hastanelere kadar elektrikli ekipmanlara büyük ölçüde bağımlı çeşitli tesislerde kullanılır. Bir UPS akünün ne kadar süre besleme sağlayabileceği, aküye bağlı olan cihaz sayısına göre değişkenlik gösterir. Bu sebeple, akünün besleme süresi ve gücünün yeterliliği için sistemdeki akülerin volt ve amper saati değerlerinin doğru hesaplanması gerekir.
UPS Aküsü Nasıl Çalışır?
Normal şebeke koşullarında UPS sistemi, elektrik enerjisini akülerine aktararak sürekli şarj döngüsü gerçekleştirir. Şebekeden gelen alternatif akım (AC) elektriği, doğrultucu ünite tarafından doğru akıma (DC) dönüştürülür. Bu DC gerilim hem eviriciye gerekli enerjiyi sağlar hem de akülerin şarj edilmesinde kullanılır. Şarj kontrol ünitesi, akülerin düzenli aralıklarla şarj ve deşarj işlemlerini yöneterek optimum performans ve ömür sağlar.
Elektrik Kesintisinde Devreye Girme Süreci
Elektrik kesintisi veya voltaj belirlenen sınırların dışına çıktığında, UPS içindeki invertör anında devreye girer. İnvertör, akülerde depolanan DC elektriği tekrar AC elektriğe dönüştürerek bağlı cihazlara kesintisiz güç sağlamaya devam eder. Bu geçiş süreci milisaniyeler içinde gerçekleşir. Online UPS sistemlerinde bu güç dönüşümü sürekli olarak devam eder ve ekipmanın temiz, şartlandırılmış güç akışını kesintisiz almasını sağlar. Çevrimdışı veya bekleme modundaki UPS sistemlerinde ise güç dönüşümü yalnızca kesinti sırasında gerçekleşir. İnvertör çıkışı değişmeden kalır, dolayısıyla sisteme bağlı elektrik yükü kesintisiz çalışmaya devam eder.
Sistemin sağladığı yedekleme süresi, akü kapasitesine ve bağlı cihazların çektiği güce bağlı olarak değişkenlik gösterir. Akü kapasitesi (VA değeri) yükseldikçe daha fazla güç tüketen cihazlar desteklenebilir. Yük talebi, yedekleme süresini doğrudan etkiler. Şebeke gerilimi tekrar sağlandığında, doğrultucu çalışmaya devam eder ve aküler DC gerilimi ile şarj edilerek elektrik olmadığında oluşan deşarjdan kurtulur.
Şarj ve Deşarj Döngüsü
UPS aküsü her boşaldığında ve yeniden şarj olduğunda belirli miktarda kapasite kaybeder. Sık elektrik kesintileri, tekrarlayan şarj-deşarj döngüleri nedeniyle akü ömrünü kısaltır. Akülerin şarj durumu, şarj kontrol ünitesi tarafından sürekli izlenir ve kullanıcılara akülerin sağlığı hakkında bilgi verilir. Şarj voltajı ve akımı, üreticinin teknik veri sayfasına göre ayarlanmalıdır. Eski aküler daha hızlı boşalır ve yedekleme süresi azalır.
Batarya Yönetim Sistemi
Batarya Yönetim Sistemi (BMS), özellikle kritik sistemlerde akülerin sağlığını, performansını ve güvenliğini sürekli izleyen bir yapıdır. BMS, her bir akünün veya akü grubunun parametrelerini gerçek zamanlı olarak ölçen, analiz eden ve gerektiğinde alarm veya koruma eylemi başlatan bir sistemdir. İzlenen parametreler şunlardır:
- Gerilim (V)
- Akım (A)
- Sıcaklık (°C)
- İç direnç (mΩ)
- Şarj/deşarj durumu (SOC, DOD)
- Bağlantı ve denge durumu
BMS, akülerin ömrünü uzatır, gereksiz değişim veya arıza kaynaklı kesinti riskini azaltır. Hücreler arası dengesizlik, voltaj düşümü veya aşırı ısınma durumlarında alarm verir. Aşırı şarj/deşarj, yüksek sıcaklık veya kısa devre durumunda sistemi otomatik olarak devre dışı bırakabilir. Sıcaklık, kimyasal bozulmayı hızlandırarak akü performansını düşürür.
UPS Akü Çeşitleri Nelerdir?
Kesintisiz güç sistemlerinde kullanılan aküler, teknoloji ve kimyasal kompozisyonlarına göre farklı kategorilere ayrılır. Her akü tipi, belirli uygulama gereksinimlerine, çevresel koşullara ve bütçe kısıtlarına uygun özellikler sunar.
VRLA (AGM ve Jel) Aküler
VRLA (Valve Regulated Lead Acid), valf düzenlemeli kurşun asit teknolojisine sahip sızdırmaz akülerdir. Şarj ve deşarj sırasında gazların büyük oranda akü içinde tutulmasını sağlayan emniyet valfleri nedeniyle bu adı alır. Sulu tip akülere kıyasla çok daha az gaz çıkışına izin vererek su kaybını ve havalandırma ihtiyacını minimuma indirir. VRLA aküler ömür boyu bakım gerektirmez ve iç ortam koşullarında 3-5 yıl ömür sunar.

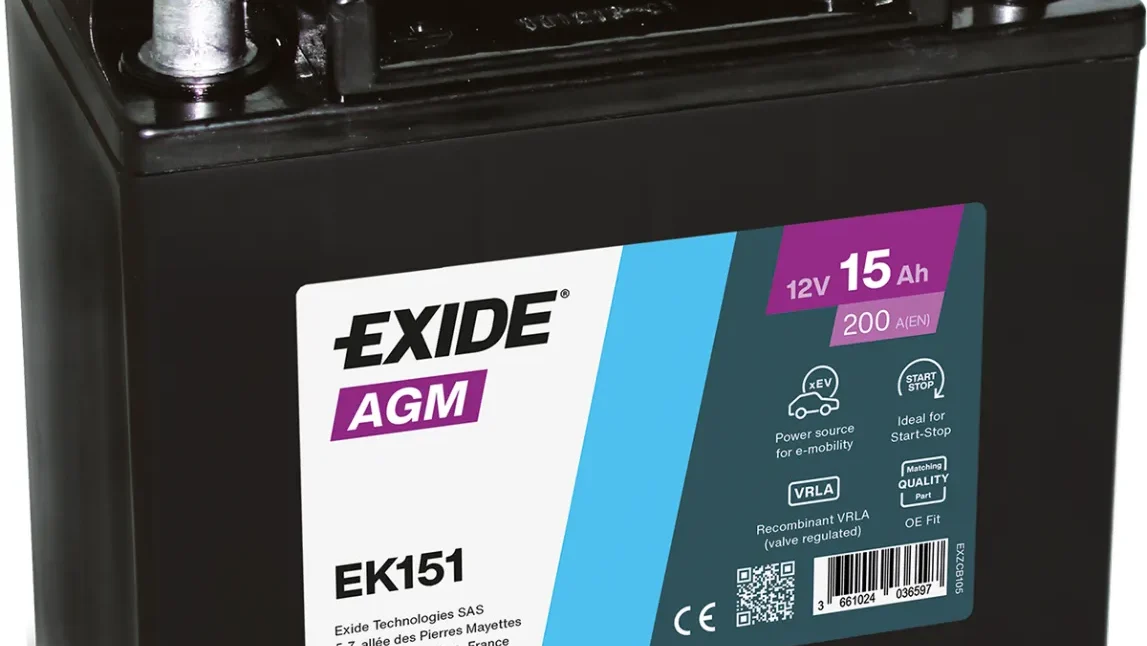

AGM (Absorbent Glass Mat) aküler, elektrolitin yüksek gözenekli cam elyafına emdirildiği bir yapıya sahiptir. Plakalar ve ayraçlar minimum alan kaplayacak şekilde yerleştirildiğinden, sulu akülere göre daha az yer kaplar. AGM aküler 3-5 yıl ortalama ömre, 300-500 çevrim sayısına sahiptir ve yaygın, düşük maliyetli çözümler sunar. Kısa süreli yüksek akım besleme işlemlerine jel akülere göre daha uygundur. Bununla birlikte, sıcaklığa duyarlıdır ve erken sülfatlanma riski taşır.
Jel aküler ise elektrolitin jel formunda immobilize edildiği sistemlerdir. 4-6 yıl ömür ve 500-800 çevrim kapasitesiyle AGM akülere göre daha uzun hizmet ömrüne sahiptir. Derin deşarja karşı daha yüksek tolerans gösterir ve stabil performans sergiler. Öte yandan, fiyatı yüksektir ve yüksek şarj akımı kabul etmez.
Sulu Kurşun Asit Aküler
Açık tip (flooded) kurşun asit aküler, sıvı elektrolit içeren ve periyodik su takviyesi gerektiren geleneksel akü teknolojisidir. Endüstriyel ölçekteki büyük UPS sistemlerinde yüksek kapasite sağlar. 5-10 yıl ortalama ömre ve 1000’den fazla çevrim sayısına ulaşır. Düzenli bakım şartıyla uzun ömür ve yüksek çevrim avantajı sunar, ancak gaz çıkışı riski nedeniyle havalandırma gerektirir.
Lityum İyon Aküler
Lityum-iyon aküler, modern UPS sistemlerinde giderek yaygınlaşan yüksek performanslı çözümlerdir. 8-15 yıl uzun ömür ve 2000-4000’den fazla şarj-deşarj döngüsü sağlar. Yüksek enerji yoğunluğu sayesinde aynı boyuttaki kurşun-asit akülere kıyasla daha fazla enerji depolar. Hafif ve kompakt yapısı, alanın sınırlı olduğu yerlerde önemli avantaj sunar. Hızlı şarj kapasitesi, kesinti sonrası sistemin kısa sürede tam kapasiteye ulaşmasını sağlar. Veri merkezleri, hastaneler ve telekomünikasyon altyapıları gibi kritik sistemlerde tercih edilir. Yüksek başlangıç maliyetine rağmen, uzun vadede daha az bakım gereksinimi ve yüksek performans nedeniyle toplam sahip olma maliyeti düşer.
Nikel-Kadmiyum Aküler
Nikel-Kadmiyum (Ni-Cd) aküler, asit yerine bazik eriyik içinde nikel hidroksit ve kadmiyum hidroksit plakalardan oluşur. Kurşun asit akülere kıyasla çok daha ağır çevre ve kullanım şartlarında çalışabilir. 10-20 yıl uzun ömre ve 1500-3000 çevrim kapasitesine sahiptir. En önemli özelliği, kurşun asit akülerde görülen ani ölüm zafiyetinin meydana gelmemesidir. -40°C gibi ekstrem sıcaklıklarda dahi çalışma kabiliyeti gösterir. Dolayısıyla, elektrik kesintilerinin hayati önem taşıdığı sistemlerin vazgeçilmezi konumundadır. Enerji santralleri, rafineriler, UPS ve telekom sistemlerinde uygulama alanı bulur. Ancak yüksek çevresel etkileri ve maliyetleri nedeniyle sınırlı tercih edilir.
UPS Aküsü ile Jeneratör Arasındaki Farklar
Elektrik kesintilerine karşı iki temel yedekleme çözümü olan UPS ve jeneratör sistemleri, enerji kaynağı ve çalışma prensipleri açısından farklılık gösterir. UPS sistemleri bataryalarda depolanan elektrik enerjisini kullanırken, jeneratörler yakıt tüketimi yoluyla mekanik enerjiyi elektrik enerjisine dönüştüren üretim sistemleridir.
Devreye girme süresi bakımından iki sistem arasında belirgin ayrım bulunur. UPS sistemleri elektrik kesintisi anında milisaniyeler içinde devreye girer. Jeneratörler ise motorun çalışması, devrin oturması ve yükün bağlanması süreçleri nedeniyle 5-30 saniye arasında değişen bir gecikmeyle elektrik sağlamaya başlar. Dolayısıyla, kesinti anında cihazların kapanmasını engellemek için UPS tercih edilir.
Enerji sağlama süresi açısından ise durum tersine döner. UPS sistemleri akü kapasitesine bağlı olarak genelde 5-30 dakika arası yedekleme sunar. Buna karşılık, jeneratörler yakıt deposu büyüklüğü ve tüketim oranına göre günlerce kesintisiz çalışabilir. Bu özellik, jeneratörleri uzun süreli kesintilerde geniş yükleri beslemek için avantajlı kılar.
Çıkış kalitesi ve voltaj kararlılığı hassas cihazlar için belirleyici faktördür. UPS sistemleri daha kararlı elektrik çıkışı sağlar ve voltaj dalgalanmalarına karşı koruma sunar. Jeneratörlerde ise çıkış kalitesi modeline ve regülasyon yapısına göre değişkenlik gösterebilir. Yük değişimlerinde voltaj dalgalanması riski oluşabilir ve hassas elektronikler doğrudan jeneratöre bağlandığında bazı koşullarda zarar görebilir.
Güç kapasitesi yönünden jeneratörler kilowatt seviyesinde yüksek güç üretebilir ve geniş yükleri besleyebilir. UPS sistemleri ise çoğunlukla kritik yükleri korumaya odaklanır ve yüksek güçte uzun süre vermek temel amaç değildir. Ayrıca, bakım gereksinimleri farklılık gösterir. UPS sistemlerinin bakımı daha basit ve ekonomiktir. Jeneratörler ise düzenli yakıt ikmali ve motor bakımı gerektirir.
Kritik sistemlerde her iki çözüm entegre edilerek kullanılır. UPS, jeneratör devreye girene kadar geçen sürede cihazları korur. Jeneratör çalıştıktan sonra yük aktarılır ve UPS yeniden şarj olmaya başlar. Bu kombinasyon, veri merkezleri ve hastanelerde kesinti riskini minimize eder.
UPS Aküsü Kullanım Alanları ve Önemi
Kritik altyapıların kesintisiz çalışması gereken sektörlerde UPS sistemleri vazgeçilmez güç koruma çözümleri sunar. Sanayi tesislerinden sağlık kuruluşlarına, veri merkezlerinden küçük ölçekli ofislere kadar geniş bir yelpazede farklı kapasite ve yapılandırmalarda kullanılır.
Hastanelerde UPS Akü Kullanımı
Ameliyathaneler ve yoğun bakım üniteleri kesintisiz elektrik kaynağına mutlak ihtiyaç duyar. Ameliyat sırasında meydana gelen güç kesintisi hasta için son derece tehlikeli sonuçlar doğurur. Ventilatörler, monitörler ve yaşam destek cihazları gibi hayati ekipmanlar elektrik kesildiğinde dahi çalışmaya devam etmelidir. UPS sistemleri bu kritik cihazların güç kaybından etkilenmemesini sağlar. Ayrıca, lityum iyon teknolojisine sahip modern UPS bataryaları hızlı şarj olur ve uzun ameliyatlarda gerekli olan uzun dayanma süresi sunar.
Veri Merkezlerinde Kesintisiz Güç
Veri merkezleri yıl boyunca %99,9999 oranında elektrik arzı gerektirir. Enerji kesintisi veri kaybına, iş süreçlerinin aksamasına ve telafi edilemez maliyetlere yol açar. Sunucu sistemlerinin aniden kapanması kritik verilerin zarar görmesine neden olur. UPS sistemleri bu kesintilere anında müdahale ederek operasyonel sürekliliği garanti altına alır. Dolayısıyla, veri merkezlerinin 7/24 erişilebilir olmasını sağlar.
Endüstriyel Tesislerde UPS Sistemleri
Fabrikalarda ve sanayi tesislerinde elektrik kesintileri üretim hatlarını durma noktasına getirir ve otomasyon sistemlerinde hatalara yol açar. Endüstriyel UPS çözümleri yüksek kapasiteleri sayesinde üretim sürekliliğini garanti altına alır. Gıda depolarında soğutma sistemlerinin kesintisiz çalışması ürün kalitesinin korunması için kritiktir. Yangın alarmı, acil aydınlatma ve güvenlik kameraları gibi sistemler kesinti anında dahi çalışmaya devam etmelidir. Üretim tesislerinde UPS sistemleri makinelerin çalışmaya devam etmesini sağlar ve veri kayıplarını engeller.
Ofis ve Ev Kullanımı
Ofislerde bilgisayar sistemleri, sunucular ve ağ altyapıları üzerinden çalışma gerçekleşir. Ani elektrik kesintileri veri kaybına ve sistem arızalarına neden olur. UPS cihazları voltaj dalgalanmalarını dengeleyerek bilgisayar sistemlerini korur. Özellikle server sistemleri sürekli çalışmak zorundadır ve elektrik kesintisi durumunda güvenli şekilde kapanmasını sağlar. Kamera sistemlerinin olduğu ofislerde UPS kullanımı zorunludur. Elektrik kesilince kayıt durması güvenlik boşluğu oluşturur.
UPS Aküsü Seçerken Dikkat Edilmesi Gerekenler
Doğru akü seçimi, sistemin performansını ve güvenilirliğini doğrudan etkileyen kritik bir karardır. Volt ve amper değerlerinin yanı sıra ortam sıcaklığı, nem oranı ve genel çalışma koşulları dikkate alınarak uygun güç kaynağı edinilmelidir. Aksi durumda, cihazdan maksimum verim alınamaz ve sistem beklentileri karşılamaz.
Güç Kapasitesi ve Özerklik Süresi
Güç kapasitesi hesaplama işlemleri seçimde en çok dikkat edilmesi gereken faktörlerden biridir. Kullanılacak sistemin ne kadar yük ile karşılaşacağı belirlenerek doğru ürün seçimi yapılır. Yük belirlendikten sonra, seçilecek UPS çıkış gücünün her zaman talep edilen güçten yüksek olması gerekir. Elektrik cihazların üzerlerinde genellikle azami güç bilgileri watt, kilowatt veya megawatt cinsinden belirtilir. Dolayısıyla, beslenecek yüklerin çektiği toplam güç değeri hesaplanmalı ve çıkış gücü bu değerden fazla olan model tercih edilmelidir.
Özerklik süresi, belirli bir yük seviyesinde akünün çalışma süresini ifade eder. Birkaç dakikadan birkaç saate kadar yükleri destekleyecek şekilde boyutlandırılabilir. Ev kullanıcıları için 5-10 dakika süre yeterli olabilirken, güvenlik sistemlerinin veya endüstriyel PLC ünitelerinin 30-60 dakikalık yedekleme süresine ihtiyacı olabilir. Örneğin, 1000W’lık yük için 12V 100Ah akü teorik olarak 1 saat yedekleme süresi sunmaz. Sistemin verimliliği (%80), deşarj derinliği (%50 ideal) ve ortam sıcaklığı gibi faktörler sürenin 30-40 dakikaya düşmesine neden olabilir.
UPS Aküsü Fiyatları ve Maliyet Hesaplama
Türüne göre farklılık gösteren fiyatlar, kapasite, voltaj değeri, kullanım ömrü, çalışma koşulları ve konsept gibi özelliklere göre belirlenir. Bu nedenle, 4V ve 12V kesintisiz güç kaynağı aküsü fiyatları tamamen farklıdır. Kuru tip bakımsız akü ile jel veya marin akü fiyatları da aynı düzeyde değildir. Öte yandan, küçük ölçekli akülerle sunucular için tasarlanan akü grupları arasında oldukça büyük fiyat farkları vardır. Yeni nesil lityum iyon modellerde de farklı bir fiyatlandırma söz konusudur.
Bakım Gereksinimleri ve Ömür
Jel ve AGM gibi VRLA akülerde kullanıcılar sadece periyodik olarak gerilim seviyelerini, bağlantı noktalarını ve şişme gibi fiziksel deformasyonları kontrol etmelidir. Ayrıca üretici tarafından önerilen sürede kapasite testi yapılmalıdır. Açık tip akülerde bakım daha zahmetlidir. Elektrolit seviyesi düşmüşse saf su takviyesi yapılmalı ve hücre içi yoğunluk ölçülmelidir.
Genel olarak, kuru tip (VRLA) aküler 3-5 yıl, jel aküler 5-7 yıl, lityum aküler 8-10 yıl ömre sahiptir. Bu süreler, ideal ortam koşullarında ve düzenli bakımla geçerlidir. İdeal sıcaklık 20-25°C’dir ve her 10°C üzeri sıcaklık akü ömrünü yarıya indirir. Kesintisiz güç kaynağı çok kısa sürede kapanıyor, akü şişmiş veya deforme olmuş, sürekli alarm veriyor veya yedekleme süresi ciddi şekilde azalmışsa değişim zamanı gelmiş olabilir.
FAQs
S1. UPS aküsü ne işe yarar ve neden önemlidir? UPS aküsü, elektrik kesintisi yaşandığında anında devreye girerek bağlı cihazların kesintisiz çalışmasını sağlayan enerji depolama bileşenidir. Kritik verilerin kaybını ve cihazların zarar görmesini önleyerek, kullanıcılara ekipmanlarını güvenli şekilde kapatma veya ana güç kaynağının geri gelmesini bekleme fırsatı tanır. Ayrıca ani voltaj değişimleri ve gerilim dalgalanmalarına karşı da koruma sağlar.
S2. UPS aküsü ile jeneratör arasındaki temel farklar nelerdir? UPS sistemleri bataryalarda depolanan elektrik enerjisini kullanırken, jeneratörler yakıt tüketimi yoluyla elektrik üretir. UPS milisaniyeler içinde devreye girerken, jeneratörler 5-30 saniye arasında gecikmeyle çalışmaya başlar. UPS genellikle 5-30 dakika yedekleme sunarken, jeneratörler yakıt deposuna bağlı olarak günlerce çalışabilir. Kritik sistemlerde her iki çözüm birlikte kullanılarak kesinti riski minimize edilir.
S3. UPS akü çeşitleri nelerdir ve hangisi daha avantajlıdır? Başlıca UPS akü çeşitleri VRLA (AGM ve Jel), sulu kurşun asit, lityum iyon ve nikel-kadmiyum akülerdir. AGM aküler yaygın ve düşük maliyetli olup 3-5 yıl ömre sahiptir. Jel aküler daha uzun ömürlü (4-6 yıl) ve derin deşarja karşı dayanıklıdır. Lityum iyon aküler 8-15 yıl ömür, hafif yapı ve hızlı şarj avantajı sunar ancak başlangıç maliyeti yüksektir. Seçim, kullanım amacına ve bütçeye göre yapılmalıdır.
S4. UPS aküsü seçerken nelere dikkat edilmelidir? Güç kapasitesi hesaplanırken beslenecek cihazların toplam güç tüketimi belirlenmeli ve UPS çıkış gücü bu değerden yüksek olmalıdır. Özerklik süresi ihtiyaca göre seçilmeli; ev kullanımı için 5-10 dakika yeterli olabilirken, endüstriyel sistemler 30-60 dakika yedekleme gerektirebilir. Ayrıca akü tipi, ortam sıcaklığı, bakım gereksinimleri ve toplam sahip olma maliyeti de değerlendirilmelidir.
S5. UPS aküsünün ömrü ne kadardır ve nasıl uzatılabilir? Kuru tip (VRLA) aküler 3-5 yıl, jel aküler 5-7 yıl, lityum aküler 8-10 yıl ömre sahiptir. İdeal ortam sıcaklığı 20-25°C’dir; her 10°C üzeri sıcaklık akü ömrünü yarıya indirir. Ömrü uzatmak için periyodik gerilim kontrolleri yapılmalı, bağlantı noktaları kontrol edilmeli ve üretici tarafından önerilen sürede kapasite testi gerçekleştirilmelidir. Sık elektrik kesintileri ve tekrarlayan şarj-deşarj döngüleri akü ömrünü kısaltır.
