Keskin kenarlar, sürekli mekanik stres, kimyasallar ve çevresel etkiler gibi faktörler endüstriyel tesislerdeki kabloları ciddi şekilde tehdit eder. Bu nedenle kablo grommet kullanımı, kablo bütünlüğünü korumak ve operasyonel güvenilirliği sağlamak açısından kritik öneme sahiptir. Esnek yapısıyla panel deliklerinin kenarlarını kaplayarak aşınmayı ve mekanik hasarları önleyen cable grommet, kabloların güvenli geçişini sağlar. Bu yazıda, endüstriyel uygulamalarda kullanılan grommet türlerini, malzeme özelliklerini, doğru montaj tekniklerini ve kablo geçiş grommet seçiminde dikkate almanız gereken teknik kriterleri detaylı şekilde inceleyeceğiz. Ayrıca koruma yöntemleri ve uygulama örnekleriyle grommets kullanımının pratik yönlerini sizlerle paylaşacağız.

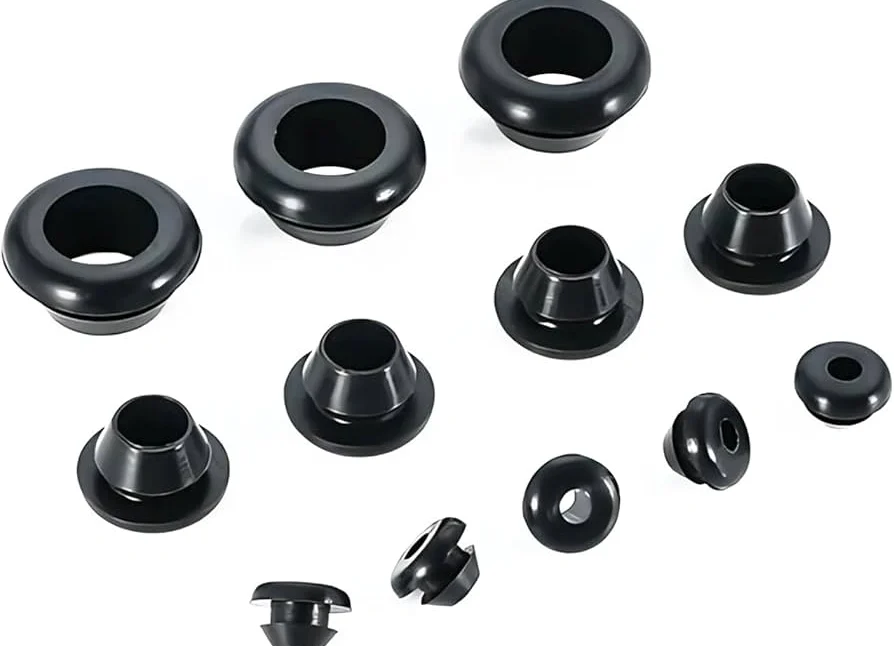

Endüstriyel Kablo Grommet Türleri ve Malzeme Özellikleri
Endüstriyel uygulamalarda kullanılan kablo grommet çeşitleri, montaj yöntemleri ve koruma işlevlerine göre farklı kategorilere ayrılır. Her grommet tipi, belirli uygulama gereksinimlerine yanıt verecek şekilde tasarlanmıştır.
Snap-in (Geçmeli) Kablo Grometler
Snap-in grometler, panel deliklerine hızlı ve kolay montaj sağlayan açık tip kablo koruma elemanlarıdır. PVC malzemeden üretilen bu grometler, eşdeğer boyuttaki deliğe basitçe itilerek yerine oturur ve yerinde kilitlenir. Açık tip yapıları, ortada kablolar için açık bir delik bulunduğu anlamına gelir. Kauçuk grommetlere kıyasla PVC yapı, sürtünmeyi iyileştirerek daha pürüzsüz kablolama sağlar. Piyasada 4.0 mm’den 18.5 mm’ye kadar değişen kablo çaplarına uygun çeşitler mevcuttur. Naylon plastik malzemeden üretilen versiyonlar da bulunur ve 8mm, 10mm, 11mm, 16mm, 19mm, 25mm olmak üzere 6 farklı boyutta sunulur.
Gromet Şeritleri ve Kenar Koruyucular
Keskin panel kenarları ve kesit bölümlerinde kablo koruması sağlamak için gromet şeritleri kullanılır. EdgeGuard esnek gromet, yumuşak PVC sayesinde kolay uygulanır ve kenara mükemmel şekilde oturur. Üç farklı şekil seçeneği bulunur: yuvarlak şekilli PS1, U şeklinde SM1 ve at nalı şeklinde RA1. Benzer şekilde, Flexiform kenar koruyucusu genellikle sac metal kesiklerde kullanılır. Oluklu kalıplanmış ray yapısı yapıştırıcı olmadan güvenli kurulum sağlar. Flexiform üç farklı malzeme sınıfında mevcuttur: PE’den yapılan G51P (-30°C / +80°C), PA6’dan yapılan G51N (-60°C / +95°C) ve PTFE’den yapılan G51T (-60°C / +260°C).
Gerilim Azaltıcı Grometler
Gerilim azaltıcı grometler, kabloların çekilmesi veya bükülmesi durumunda oluşan mekanik stresi absorbe eder. Özel 8’li tırnak yapısı sayesinde kabloya zarar vermeden 20 kg’a kadar kablo üzerindeki gerilimi azaltabilir. Yuvarlatılmış tırnaklar, conta kullanımı yerine kablonun yumuşak bir şekilde kavranmasını sağlar. IP66/68 koruma özelliği sunan bu grometler, özellikle demiryolu endüstrisinde tercih edilir ve EN 62444 standartı B kategorisine göre uygunluk sertifikasına sahiptir.
PVC, TPE ve Kauçuk Malzeme Seçenekleri
Malzeme seçimi, uygulamanın performans ihtiyaçlarına bağlıdır. PVC yüksek çekme mukavemetine sahip sert bir termoplastiktir ve kimyasallara karşı mükemmel direnç sunar. Buna karşılık, kauçuk oldukça elastiktir ve darbeleri, titreşimleri emer. TPE ise termoplastiklerin işlenebilirliğini vulkanize kauçuğun yüksek elastikiyetiyle birleştirir ve geri dönüştürülebilir olması nedeniyle çevre dostu bir seçenektir. Çalışma sıcaklığı açısından, PVC -30°C ila +60°C aralığında performans gösterirken, bazı özel PVC uygulamalar -30°C ila +70°C arasında çalışabilir.
Kablo Grommet Montaj Yöntemleri ve Uygulama Teknikleri
Başarılı bir kablo grommet montajı, doğru ölçülendirme ve sistematik uygulama adımlarına bağlıdır. Montaj sürecinin her aşaması, grometin işlevselliğini ve uzun ömürlülüğünü doğrudan etkiler.
Panel Deliği Ölçülendirme ve Hazırlık
Doğru grommet seçimi için 3 temel boyut gereklidir. İlk olarak, FH boyutu panel delik çapını belirler. İkinci parametre olan H2 boyutu panel kalınlığını ifade eder. Son olarak D boyutu, içinden geçirilecek kablonun çapına göre grometin delik boyutunu tanımlar. Yükseltilmiş döşeme uygulamalarında delik çapı 140mm olarak planlanmalıdır. Panel kalınlığı açısından, minimum 25mm ve maksimum 60mm arasında değişen ölçüler standart kabul edilir. Bu ölçülendirme aşamasında, grometin genel boyutunu tanımlayan H boyutu (yükseklik) ve OD boyutu (dış çap) da tamamlayıcı parametreler olarak dikkate alınır.
Elle Montaj Adımları ve Pratik Uygulamalar
Açık tip kablo rondelası, elle panel deliğinden itilerek yerine sıkıca oturana kadar uygulanır. Esnek malzeme yapısı, montaj kolaylığı sağlamak için grometin sıkıştırılmasına izin verir. Montaj tamamlandıktan sonra, kenarlı tasarım grometin düşmesini önleyerek yerinde sabit kalmasını garanti eder. Bu yöntem, özel alet gerektirmeden hızlı kurulum imkanı sunar.
Gromet Şerit Kurulumu için Kesik Hazırlığı
Kenar koruyucu şeritler, panel kesiklerinde doğrudan uygulanır. Oluklu kalıplanmış ray yapısı, yapıştırıcı kullanmadan güvenli kurulum sağlar. Yumuşak malzeme yapısı sayesinde kenara mükemmel şekilde oturur ve keskin metal yüzeyleri etkili şekilde kaplar.
Montaj Sonrası Kontrol Noktaları
Kurulum sonrasında grometin panel deliğine tam oturduğunu, kenarlı kısmın her iki tarafta da düzgün yerleştiğini doğrulamanız gerekir. Kablo geçişinin sorunsuz olduğunu, grometin içinde hareket serbestliği bulunduğunu kontrol edin. Ayrıca mekanik bağlantının sağlamlığını test ederek grometin hareket veya titreşim altında yerinden oynamadığından emin olun.
Endüstriyel Tesislerde Kablo Koruma Uygulamaları
Kablo koruma uygulamaları, farklı tehdit türlerine karşı çok katmanlı savunma stratejisi gerektirir. Endüstriyel ortamlarda karşılaşılan her risk faktörü, özel koruma çözümleri talep eder.
Keskin Kenarlardan Aşınma Koruması
Flexiform gromet şeritleri, keskin kenarlı kesim bölmelerinden geçen kablolar için temel koruma sağlar. Kablo aşınması, kabloların pürüzlü yüzeylere veya keskin kenarlara tekrarlanan sürtünmesiyle oluşur ve dış yalıtımda ciddi yıpranmaya neden olur. Kevlar kılıf gibi gelişmiş malzemeler, mukavemeti çelikten yaklaşık 5-6 kat daha fazla olmasına karşın ağırlığı çeliğin yalnızca beşte biri düzeyindedir. PA6 malzemeli grometler yüksek aşınma direnci sunarken, kauçuk grometler esnek yapısıyla kablonun şekline ve bağlı olduğu yüzeye kolaylıkla uyum sağlar.
Mekanik Gerilim ve Çekme Kuvvetlerine Karşı Koruma
Gerilim azaltıcı grometler, kabloların çekilmesi durumunda elektrik bağlantılarını hasar görmekten korur. U şeklindeki tasarım, kablo ile dış aşındırıcı kuvvetler arasında fiziksel bariyer oluşturur. Titreşimli alanlarda kayışların gevşemeden veya kopmadan sürekli sallanmaya dayanabilmesi gerekir. Zorlu ortam konektörleri, aşırı mekanik strese dayanmak zorundadır ve metal gövdeler ile entegre gerilim azaltıcı özellikler fiziksel hasara karşı koruma sağlar.
Bükülme Önleme ve Esneklik Sağlama
Bükülme önleyici grometler, prizlerde kablolar için mekanik koruma sağlar ve kabloyu kıvrılmaya karşı korur. Kalıplanmış bükülme önleyici gromet, gerilim azaltma özelliği sunarken mandallama kolunun fişten kopmasını önler. Grometler titreşimleri emerek sistemlerin uzun ömürlü ve sorunsuz çalışmasını destekler.
Kimyasal ve Çevresel Etkilere Dayanıklılık
EPDM ve neopren gibi kauçuk malzemeler, suya, yağlara ve kimyasallara karşı doğal direnç gösterir. Silikon malzeme, yüksek sıcaklığa dayanıklılığı ve kimyasal stabilitesiyle bilinir. Deniz ortamlarında tuzlu su korozyonuna dayanıklı malzeme seçimi zorunludur. UV dayanımlı kauçuk grometler, güneş ışığının zararlı etkilerine karşı özel olarak formüle edilmiştir.
Sıcaklık Değişimlerine Karşı Performans
Sıcaklık değişimleri ve termal şok, performansı ciddi şekilde etkiler. Yüksek sıcaklıklar polimerleri yumuşatırken düşük sıcaklıklar malzemeleri kırılgan hale getirir. PA6 malzemeli gromet şeritler -60°C ila +95°C aralığında çalışma kapasitesi sunar. Kauçuk tel rondelaları, hem yüksek hem de düşük sıcaklıklara dayanıklılık sunarak zorlu iklimlerde güvenilir performans sağlar.
Doğru Grommet Seçimi için Teknik Kriterler
Grommet seçim sürecinde teknik parametrelerin doğru değerlendirilmesi, sistemin uzun vadeli performansını belirler. Yanlış seçim, kablo hasarlarına ve operasyonel aksaklıklara yol açar.
Kablo Çapı ve Panel Kalınlığı Hesaplama
Doğru kablo grommet seçmek için panel delik boyutunu, panel kalınlığını, kablo çapını, çevre koşullarını ve malzeme uyumluluğunu değerlendirmeniz gerekir. Panel delik çapı grometin dış boyutunu belirlerken, tel veya kablo çapı grometin iç deliğinin tam oturmasını sağlar. Panel kalınlığı parametresi, bazı grometlerin kalın paneller için tasarlandığını göz önünde bulundurarak seçim yapmanızı gerektirir. Örneğin, polietilen kenar koruyucu 0.9 mm ila 2.5 mm kalınlığındaki paneller için uygun olarak üretilir.
Duvar Kalınlığı ve Delik Boyutu Uyumu
Sabit montaj sağlamak için panel delik boyutu ile grommet dış çapı arasında uyum bulunmalıdır. İç grommet deliği, telin etrafına sıkı şekilde oturarak gevşek veya çökük uyumu önler. Flanş derinliği panel kalınlığıyla doğru eşleştirildiğinde, kablo geçiş grommet uzun ömürlü performans gösterir.
IP Koruma Sınıfı Gereksinimleri
IP koruma sınıfı, elektrikle çalışan aletlerin dış etkenlere karşı dayanıklılığını belirlemek için geliştirilmiş uluslararası standarttır. IP kodundaki ilk rakam toz geçirmezlik ve dokunma korumasıyla ilgilidir (0-6), ikinci rakam ise su geçirmezlik derecesini belirtir (0-9). Dış mekan uygulamalarında IP65, IP66 veya IP67 seviyeleri toz, yağmur ve güçlü su akışına karşı yüksek koruma sağlar.
Endüstri Standardı ve Sertifikasyonlar
Küçük cable grommet sertifikasyonları, ASTM, IEC ve ilgili ulusal standartlara uygunluk gerektirir. Malzemenin uzun ömürlülüğü, kimyasal korozyona karşı direnç ve su geçirmezlik performansı vurgulanır. UL akreditasyonu, kablo ve tellerin söz konusu olduğu elektrikli ekipmanların güvenliğini doğrular.
Sonuç
Bu yazıda, endüstriyel uygulamalarda kablo grommet kullanımının temel yönlerini detaylı şekilde inceledik. Malzeme seçiminden montaj tekniklerine, koruma yöntemlerinden teknik kriterlere kadar tüm aşamaları ele aldık. Doğru grommet seçimi ve uygun montaj teknikleri sayesinde kablolarınızı mekanik hasarlardan, kimyasal etkilerden ve çevresel faktörlerden etkin şekilde koruyabilirsiniz. Sonuç olarak, sisteminizin operasyonel güvenilirliğini ve uzun ömürlülüğünü sağlamış olursunuz.
SSS
S1. Kablo grommet nedir ve endüstriyel uygulamalarda neden kullanılır? Kablo grommet, panel deliklerinin keskin kenarlarını kaplayarak kabloların güvenli geçişini sağlayan esnek koruma elemanıdır. Endüstriyel tesislerde kabloları aşınmaya, mekanik hasarlara, kimyasal etkilere ve çevresel faktörlere karşı korumak için kullanılır. Keskin kenarlar, sürekli mekanik stres ve zorlu çalışma koşulları altında kablo bütünlüğünü koruyarak operasyonel güvenilirliği sağlar.
S2. Kablo grommet seçerken hangi teknik parametrelere dikkat edilmelidir? Doğru grommet seçimi için panel delik çapı, panel kalınlığı ve kablo çapı olmak üzere üç temel boyut dikkate alınmalıdır. Ayrıca çevre koşulları, malzeme uyumluluğu, IP koruma sınıfı gereksinimleri ve endüstri standartlarına uygunluk değerlendirilmelidir. Panel delik boyutu ile grommet dış çapı arasındaki uyum, sabit montaj için kritik öneme sahiptir.
S3. Snap-in (geçmeli) kablo grometler nasıl monte edilir? Snap-in grometler, panel deliklerine hızlı ve kolay montaj sağlayan açık tip koruma elemanlarıdır. Montaj için özel alet gerekmez; grommet elle panel deliğinden itilerek yerine sıkıca oturana kadar uygulanır. Esnek malzeme yapısı montaj kolaylığı sağlarken, kenarlı tasarım grometin düşmesini önleyerek yerinde sabit kalmasını garanti eder.
S4. Farklı grommet malzemeleri (PVC, TPE, kauçuk) arasındaki farklar nelerdir? PVC yüksek çekme mukavemetine sahip sert bir termoplastiktir ve kimyasallara karşı mükemmel direnç sunar (-30°C ila +60°C). Kauçuk oldukça elastiktir, darbeleri ve titreşimleri emer, ayrıca suya, yağlara ve kimyasallara karşı doğal direnç gösterir. TPE ise termoplastiklerin işlenebilirliğini vulkanize kauçuğun yüksek elastikiyetiyle birleştirir ve geri dönüştürülebilir olması nedeniyle çevre dostu bir seçenektir.
S5. IP koruma sınıfı nedir ve grommet seçiminde nasıl değerlendirilir? IP koruma sınıfı, elektrikle çalışan aletlerin dış etkenlere karşı dayanıklılığını belirleyen uluslararası standarttır. IP kodundaki ilk rakam toz geçirmezlik ve dokunma korumasını (0-6), ikinci rakam ise su geçirmezlik derecesini (0-9) belirtir. Dış mekan uygulamalarında IP65, IP66 veya IP67 seviyeleri toz, yağmur ve güçlü su akışına karşı yüksek koruma sağlar.
